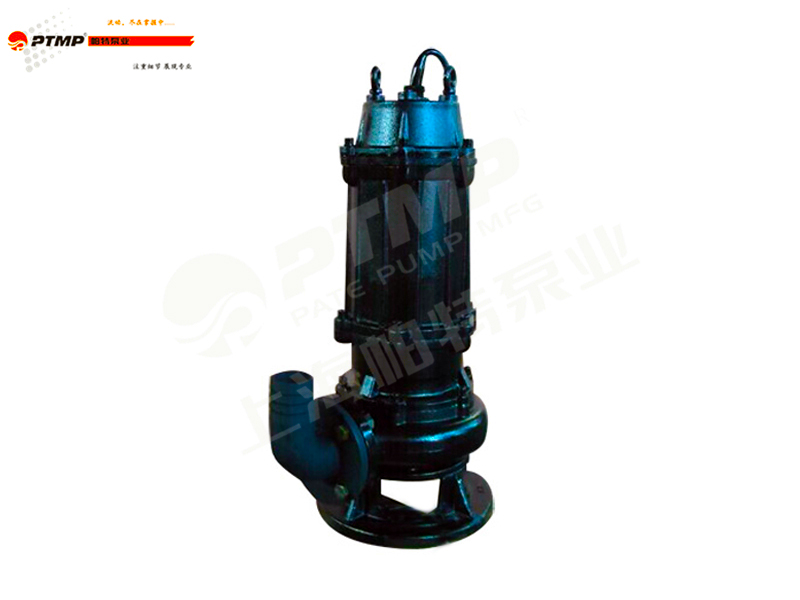

產品概述：

   WQ型潛水排污泵設計合理，配套電機合理，效率高，節能效果顯著，是引進節能無堵塞排污泵經驗，結合本單位技術力量研制而成。由于采用獨特的單通道葉輪、動密封采用兩組特殊材料的硬質合金機械密封裝置。電機用油室隔開，具有無堵塞、高效率、節能顯著。

 WQ型潛水排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。

產品特點：

   WQ型潛水排污泵具有很多優點，突出的就是可以直接放到水中使用。但是，在沒有設置或不便設置攔污柵的場合，普通潛水排污泵常會發生泵和管路被污水中較大的雜物堵塞的現象，給用戶造成麻煩。為解決這一令人頭痛的問題，我公司開發了帶刀切碎式潛水排污泵，這種泵不僅具有通常潛污泵的所有優點，還具有如下獨特的優越性：

   1、S型雙刀刃葉輪能將麻袋、塑料編織袋、帆布手套、皮手套、棉線編織手套，以及日用塑料袋、布、衛生紙、衛生巾、棉線一類的物體切碎并順利地排送，能完全避免泵和管路被污水中的雜物堵塞，使用時不必設置昂貴的攔污和除污裝置。

   2、葉輪和泵蓋采用耐銹蝕的材料并經過熱處理，葉輪和泵蓋上的切割刃既有足夠的硬度，又耐銹蝕，因而極耐磨損，能長期保持鋒利。

   3、葉輪流道尺寸和泵體流道尺寸匹配精當，使得被切碎的雜物能夠順利通過。

   4、獨特的軸承和機械密封的布置方式，使軸的懸臂很短，軸的剛度和強度很高，這樣，軸的振動很小，使機械密封的泄漏大為減少；軸能承受很大的沖擊負荷；軸承完全處于油室的油浴之中，能得到好的潤滑和冷卻，即使在泵不時切碎較硬物體的重負荷工作條件下，仍然具有很長的壽命。

   5、泵側和電機側都配置機械密封，實現電機的可靠的雙重潛水軸封防護。油室中的油對機械密封進行充分的潤滑和冷卻。泵側機械密封區具有切碎和驅趕雜物的結構，使雜物不能在機械密封腔積聚或沉積，從而避免其影響機械密封的正常工作。

   6、在所有過流旋轉件和固定件之間設置的刮削槽，能將過流旋轉件和固定件之間擠入的薄而韌性的碎屑刮除，避免造成泵功率增大或堵轉。

   7、可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。

   8、可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及高溫等進行保護，提高了產品的安全性與可靠性。

   9、可根據用戶需要配備浮球開關可以根據所需液變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。

型號意義：

   例：300 WQ(QW) 800 - 15 - 55 P

                 P-不銹鋼材質

                 55-配套電機功率

                 15-設計點揚程值

                 800-設計點流量值(m³/h)

                 WQ(QW)-(WQ固定)、(QW移動)潛水式排污泵

                 300-泵吐出口徑

產品用途：

   適用于制藥、造紙、化工、煤加工工業、各種養殖業、屠宰場、化糞池、制革、紡織、醫院及城市污水排放系統等行業輸送含有固體顆粒、長纖維物的液體，以及特別臟、粘和滑的污水污物，也可用于抽送清水及帶弱腐蝕性介質。

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

安裝方法：

   1.安裝前仔細查

   潛水電泵安裝前， 首先應檢查泵軸是否轉動靈活，若發現泵軸轉動不靈活，有撞擊聲，泵軸徑向晃動，應排除故障后再安裝。其次檢查進水膠管有無破損，如有開裂要及時粘修。第三檢查各緊固螺栓有無松動，要擰緊松動的螺栓。最后檢查潛水泵的電機繞組、電纜線絕緣電阻，只有不低于0.5 兆歐才允許安裝使用。

   2.正確配電

   電源線應按規定選用，電纜線要架空，電源線不要太長，若電源與水泵使用地距離較遠，接線電纜的導線截面積應適當加大，接頭應盡量少，以減少線路壓降。10kW 以下的潛水泵可直接啟動，控制設備最好采用自動空氣斷路器，若無此種電器，也可用閘刀開關，但須根據潛水泵的工作電流安裝合適的熔絲。10kW 以上的潛水泵應配備降壓啟動柜， 來保護潛水泵的安全運行。電纜線需放入輸水管法蘭盤的凹槽內，并用耐水綁繩將電纜固定在輸出管上。潛水泵下水或出水時切勿使電纜受力， 以免引起電源線斷裂，同時，還要防止電纜下井過程中擦傷。

   3.要有兩級漏電保護措施

   為確保安全， 可在電源或水泵附近的潮濕地中埋入一根長度1m 以上的金屬棒作為潛水泵的接地體。同時還要安裝安裝漏電保護器。因為潛水泵在水下工作， 容易漏電造成電能損失甚至引發觸電事故。如果裝有漏電保護器，只要潛水泵漏電值超過漏電保護器的動作電流值(一般不超過30 毫安)，漏電保護器就會切斷潛水泵的電源，避免漏電，確保安全。

   4.入水前檢查電機旋轉方向

   因為現在有許多類型的潛水泵正轉和反轉時皆可出水，但反轉時出水量小、電流大，其反轉時間長了會損壞電機繞組。因此，潛水電泵入水前，先接電源檢查旋轉方向是否正確。若三相潛水泵葉輪倒轉，應立即停車， 調換電纜中三相芯線中任意兩相的接觸即可。

   5.潛水泵的安裝位置要正確

   充油式潛水泵潛入深度應在0.35～3m，最深不得超過10m；干式、半干式、充水式潛水泵，潛入深度為1m， 過深將影響機械密封作用。潛水泵在潛入水中時，應垂直吊起，不能橫臥著，更不能陷人泥中，否則會導致電機散熱不良而燒壞電機繞組。潛水泵在下井過程中若遇到卡住現象時，應吊起少許，輕輕轉動卡板再試著下落，如果各種措施都不見效時，只好將潛水泵提出井外查明原因后再下井。對清水型潛水泵，在進水濾網外面最好套上竹籃或鐵絲網，否則，雜草污物進入泵內，會堵塞葉輪或進水口。

   6.小型潛水泵安裝有特殊要求

   對小型潛水泵，由于多為臨時安裝，將輸水膠管連接到潛水電泵的出水接頭上時，一定要用管卡或8號鐵絲扎牢緊固，防止松脫或漏水。安裝好后應將吊裝的纜索及膠管固定，不能讓膠管承受拉力，否則，造成膠管的破口或接頭松脫。放入或吊出水面，需用直徑4mm 的鋼絲繩， 慢慢將潛水電泵沉入水中或提出水面。

   7.安裝完畢測試絕緣電阻

   電泵安裝結束，用500V 兆歐表測量繞組之間和繞組與地之間的絕緣電阻，不應低于0.5MΩ。

   8.設置安全警示標志為防止意外事故的發生，應在潛水泵附近設置明顯的警示標志。為保證安全，嚴禁人員、牲畜在潛水泵出口附近接觸水源。

注意事項：

   1.電壓異常不開機

電壓過高和過低都會使?jié)撍脺厣^高，縮短使用壽命甚至燒毀潛水泵。農村由于低壓供電線路比較長，線路的末端電壓過低，線路的始端電壓過高是常有的事。因此，在使用潛水泵過程中，操作者必須隨時觀察電源電壓值，若低于額定電壓10%以下，高于額定電壓10%以上， 或電流大于潛水泵額定電流的20%時，應立即停機檢修。

   2.不宜頻繁起動

潛水泵不宜過于頻繁起動，這是因為潛水泵停轉時會產生回流，若立即開機，會使電機負載啟動，導致啟動電流過大而燒壞繞組，必須等管內的存水回流完畢后，才能起動，一般需要間隔5 分鐘左右。

   3.注意水位變化

潛水泵在抽水過程中，要注意水位降，特別抽井水時， 必須注意不得讓潛水泵露出水面進行工作，更不允許長時間脫水運行，否則，電機發熱，燒壞定子繞組。

   4.發現異常立即停機

潛水泵抽水時，應有專人值班，發現工作電流忽然高出潛水泵額定電流；出水量不正常，間隙性出水；出水含沙量加大；明顯的噪音震動加??；輸水管路損壞；保險絲燒壞一相；電網電壓過低；通電后潛水泵不轉；起動后不能出水等情況之一時，要立即停機進行檢查。

  5.停用的潛水泵要定期開機防銹蝕

潛水泵如果下井后不連續使用， 時間長了，會銹蝕，導致不能啟動。因此，應每周開機一次，并運行5~10 分鐘，以防銹蝕。

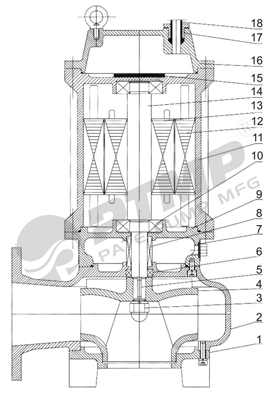

結構圖：

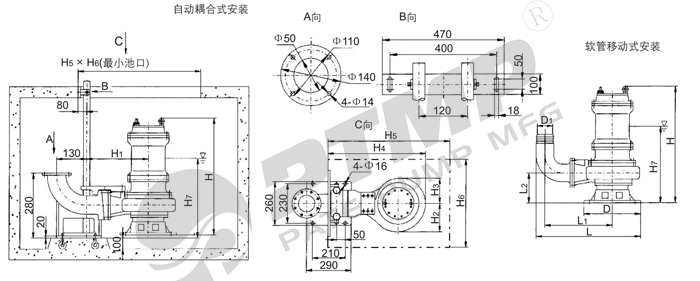

安裝尺寸圖：

安裝尺寸表：

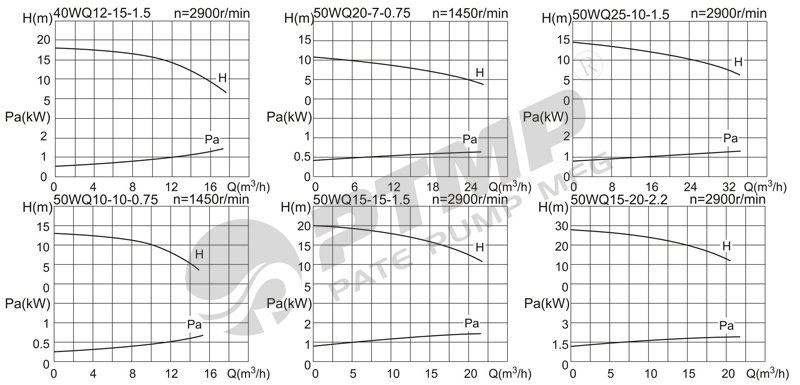

性能曲線圖：
